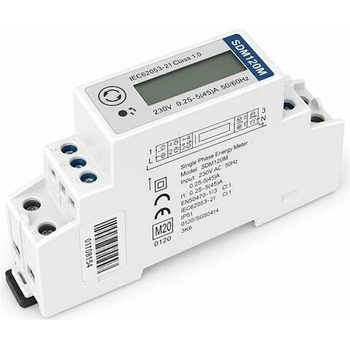

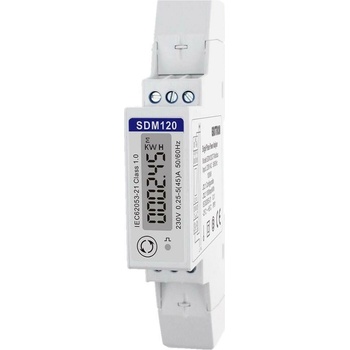

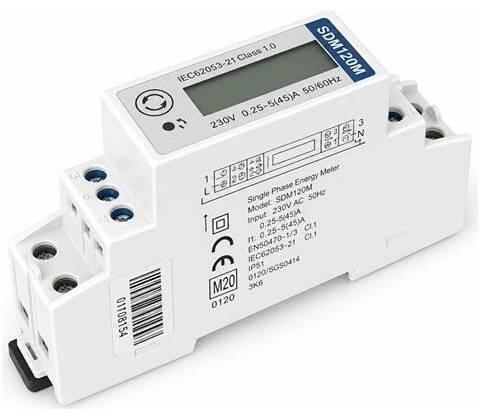

Eastron SDM120 Modbus
Jednofázový elektromer SDM120 Modbus s RS-485 rozhraním a podsvieteným LCD displejom , ktorý zobrazuje dôležité informácie. -
novo podporovaný priamo na sériovom rozhraní (UART) LAN ovládače od firmvéru 1.51
meria 14 parametrov a umožňuje meranie v spätnom smere, čo je vhodné pre GridFree a iné fotovoltaické systémy.
komunikácia cez UART-RS485 prevodník (viď. schéma zapojenia)
piny RE a DE spojte dohromady s PIN8 na konektore IDC1
piny 6 (A) a 7 (B) slúžia na pripojenie k elektromeru SDM120M na svorky 9 (B) a 10 (A)
montáž na DIN lištu
Schéma zapojenia:
ZÁKLADNÁ ŠPECIFIKÁCIA
Menovité napätie: AC 230 V
Pracovný rozsah napätia: AC 176-276 V
Frekvencia: 50/60 Hz
Prúd (I b ): 5 A
Max. prúd (I max ): 45 A
Min. prúd (I min ): 0,25 A
Príklad zapojenia:
Dáta z elektromeru:
