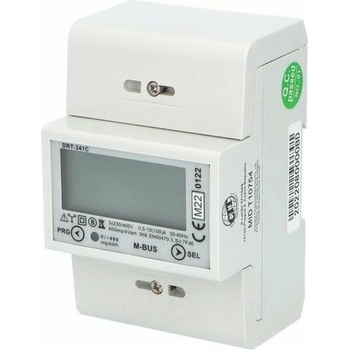

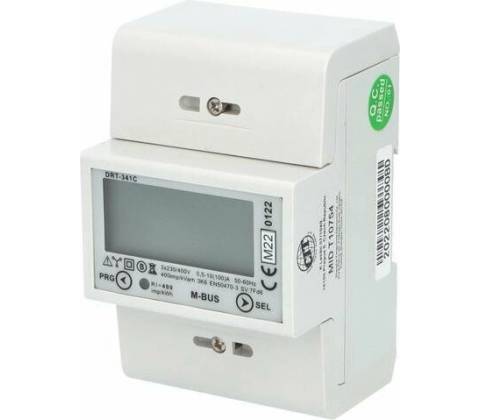

CIT DRT-341C

DRT-341C 100 MID B+D, M-BUS

Trojfázový elektromer s LCD displejom pre striedavé napätie 3x230 V / 400 V, 50Hz, slúži na meranie činnej aj jalovej elektrickej energie v priamom zapojení do obvodu. Je určený na podružné fakturačné meranie spotreby samostatných spotrebičov alebo spotrebičov v skupinách (MID certifikácia). Elektromer zobrazuje aktuálne napätie aj prúd v každej fáze, činný aj jalový výkon, frekvenciu a účinník. Jedná sa o presný elektromer ktorý má veľký podsvietený LCD displej a zobrazuje hodnoty na číselníku od 000000,01 až 999999,99 [kWh] a to bez privedeného napájania po dobu až 20 rokov (záleží na okolitom prostredí), zobrazené namerané hodnoty nie je možné vymazať. Indikačná LED bliká pri odbere fázy. Elektromer umožňuje M-Bus komunikáciu a tiež disponuje impulzným výstupom 400imp. / 1kWh) na svorkách S0+ a S0-. To umožňuje pripojenie externého zariadenia, ktoré počíta impulzy (S0 podľa normy DIN 43864) generované elektromerom. K správnej funkcii elektromeru sa nevyžaduje zapojenie tohto doplnkového zariadenia. Montuje sa na nosnú lištu 35 mm (DIN lištu), vstavaná šírka len 70 mm (4 mod.) šetrí priestor v rozvádzači. Skrutkové svorky pre pohodlné pripojenie vodičov až do prierezu 35 mm2, je možné ich aj zaplombovať. Svorky pre nulový vodič „N“ sú vzájomne (galvanicky) prepojené a nie je nutné rozdeľovať „N“ vodič. Vlastná spotreba je max. 2W / 10VA / fáza. Informácie o S0 výstupe -S0 je rozhranie definované normou DIN 43864 a každý elektromer by ním mal byť vybavený. Rovnako tak je možné S0 výstup získať z plynomeru, z vodomeru, z merača tepla a ďalších zariadení. Potrebujete poznať množstvo energie, ktoré elektromer zmeral? Vďaka S0 rozhraniu môžete ľahko, presne a veľmi lacno získať informácie o odbere energie.

• Napájanie : 3x 230 V / 400 V
• Prúd. zaťaženie : 100 A
• LCD s počtom miest : 6+2 (99999,99)
• LCD displej so zálohou chodu : cca 20 rokov
• Podsvietený LCD displej : 400 impulzov / kWh
• Šírka : 4 moduly (70 mm)
• Komunikačný protokol : dátová zbernica M-Bus (svorky 35 vstup a 34 výstup)
• Prenosová rýchlosť : dátová komunikácia 2400 (predvolené nastavenia), 4800, 9600
• Dosah dátovej komunikácie : ≤1000m 64 ks*
• Typ drôtu zbernice : JYSTY n×2×0.8
• Protokol dátovej komunikácie : EN13757-3
• Max. počet prístrojov na zbernici : 64*
• Spĺňa štandard : MID B+D
• Impulzný výstup : S0 (svorky 33+a 32-) 400 imp/kWh / 0.001kWh/ imp (predvolené nastavenie)
• Napätie impulzu (Ui) : 5-27 V DC
• Prúd impulzu (Imax.) : 27 mA DC
• Testovacia výstupná frekvencia : (PULSE LED) 400 imp/kWh
• Odolnosť proti striedavému napätiu : 4KV po dobu 1 minútu
• Odolnosť pri impulznom napätí : tvar krivky 6KV – priebeh 1,2μS
• Rozsah prevádzkového prúdu : 0.4% Ib-Imax
• Indikátor napájania : (Fáza A, B, C LED) Merač je pripojený a napájanie A,B,C je zapnuté
• Ukazovateľ spotreby : (červená LED) bliká pri záťaži
• Skrutkové svorky do : 35 mm2
• Vlastná spotreba energie :  ≤2W /10VA / fáza
• Trieda presnosti : B
• Prevádzková teplota : -25°C - +55°C
• Stupeň krytia : (s vekami svorkovníc) IP51
